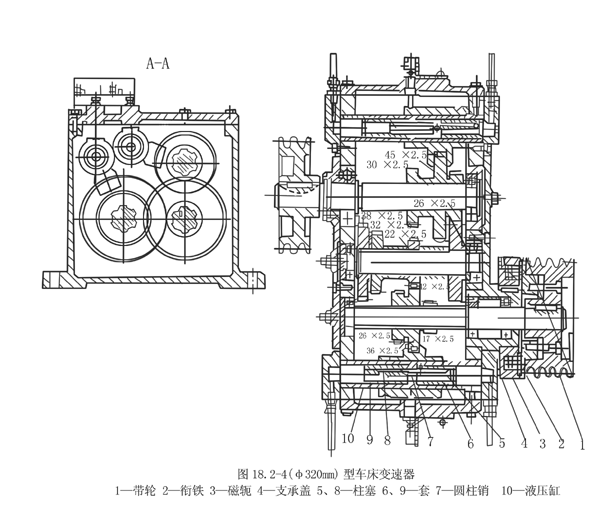

變速器(或變速箱)裝在機床主軸箱床腿內,見圖,電動機經V型帶傳至變速器帶輪Ⅰ,再通過兩個三級滑移齒輪變速級傳到軸Ⅲ,得到9級轉速,由軸Ⅲ外側帶輪輸出,經V型帶傳至主軸箱。帶輪Ⅰ內側裝有電磁制動器,磁軛3通過滑鍵裝在箱體的支承蓋4上,銜鐵2固定在帶輪Ⅰ上,電動機斷電后,磁軛線圈通電實現制動。
變速采用液壓操縱方式,箱內兩個相同的三位柱塞變速油缸分別控制兩個三聯滑移齒輪。若變速油缸10左、右兩腔均通壓力油,因左、右柱塞8、5和套9、6工作面積相等,套的環形端面積又大于柱塞端面積,圓柱銷7處于中間位置。
特點:采用了兩組窄式排列的三聯滑移齒輪變速組;兩變速組采用雙公用齒輪;三根傳動軸三角形布置,縮小了箱體的軸向,徑向尺寸。制動器裝在軸Ⅰ上,制動轉矩小。但距輸出軸遠,制動時間較長。液壓變速與主軸箱的壓力潤滑,公用一套液壓系統,操縱靈活方便,油路系統簡單;變速油缸布置在箱蓋一側的上方,便于裝配、調整和維修。
φ320mm型精密車床變速器
