3TKC140N～400N型三級錐齒輪—斜齒輪減速機外形尺寸

詳細介紹：

發布時間：2006/10/31 10:58:30

3TKC140N～400N型三級錐齒輪—斜齒輪減速器

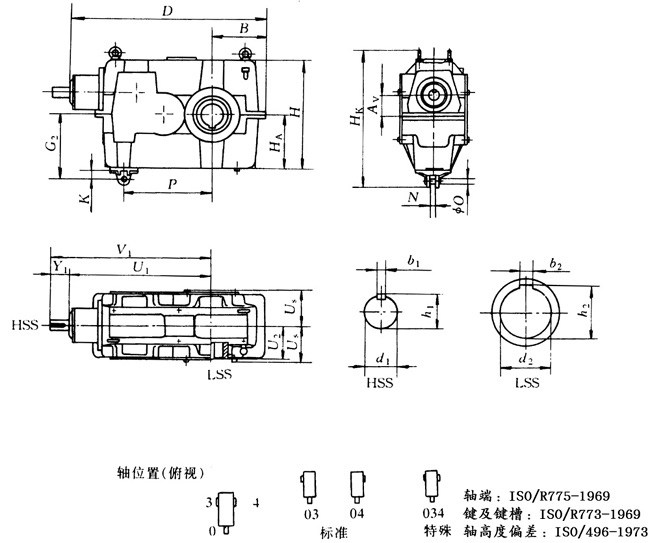

3TKC140N～400N型三級錐齒輪—斜齒輪減速器外形尺寸

外形尺寸

減速器型號	減速箱尺寸/mm												重量 /kg	油量 /L	軸尺寸/mm
	減速箱尺寸/mm														輸入軸
	A_V	B	D	G₂	H	H_A	H_K	K	N	O	P	U_S			U₁
3TKC140N 3TKC160N	70.1 77.1	160 175	561.4 625.5	223 243	360 400	180 200	481 521	28 28	20 20	22h9 22h9	250 285	114 131	105 145	7.6 10	401.4 450.5
3KTC180N 3TKC200N	86.7 86.6	205 225	711.1 800.0	273 298	450 500	225 250	585 635	28 28	20 20	22h9 22h9	320 360	139 149	200 280	14 20	506.1 575.0
3TKC225N 3TKC250N	96.7 110.7	255 281	907.5 1007.9	343 346	560 560	280 280	729 729	38 38	32 32	32h9 32h9	405 450	167 187	380 510	27 30	652.5 726.9
3TKC280N 3TKC315N	122.8 141.4	308 353	1120.8 1268.1	383 437	630 710	315 355	804 932	38 52	32 45	32h9 45h9	505 565	206 233	720 1000	42 57	812.8 915.1
3TKC355N 3TKC400N	158.0 175.2	400 448	1423.8 1596.5	487 542	800 900	400 450	1027 1132	52 52	45 45	45h9 45h9	635 715	256 286	1350 1900	77 104	1023.8 1148.5

減速器型號	軸尺寸/mm
	輸入軸															空心軸
	19＜i≤47					47＜i≤67					67＜i≤95					空心軸
	Y₁	V₁	d₁	b₁	h₁	Y₁	V₁	d₁	b₁	h₁	Y₁	V₁	d₁	b₁	h₁	U₂	d₂	b₂	h₂
3TKC140N 3TKC160N	58 58	459.4 508.5	30k6 35k6	8h9 10h9	33 38	36 42	437.4 492.5	22k6 25k6	6h9 8h9	24.5 28	28 28	429.4 478.5	16k6 18k6	5h9 6h9	18 20.5	100 118	70H8 80H8	20JS9 22JS9	74.9 85.4
3KTC180N 3TKC220N	82 82	588.1 647.0	40k6 45k6	12h9 14h9	43 48.5	58 58	564.1 633.0	30k6 35k6	8h9 10h9	33 38	36 36	542.1 611.0	20k6 22k6	6h9 6h9	22.5 24.5	125 135	90H8 100H8	25JS9 28JS9	95.4 106.4
3TKC225N 3TKC250N	82 82	734.5 808.9	50k6 55m6	14h9 16h9	53.5 59	82 82	734.5 808.9	40k6 45k6	12h9 14h9	43 48.5	42 58	694.5 784.9	25k6 30k6	8h9 8h9	28 33	154 172	110H8 120H8	28JS9 32JS9	116.4 127.4
3TKC280N 3TKC315N	105 105	917.8 1020.1	60m6 65m6	18h9 18h9	64 69	82 82	894.8 997.1	50k6 55m6	14h9 16h9	53.5 59	58 82	870.8 997.1	35k6 40k6	10h9 12h9	38 43	192 218	140H8 160H8	36JS9 40JS9	148.4 169.4
3TKC355N 3TKC400N	105 130	1128.8 1278.5	70m6 80m6	20h9 22h9	74.5 85	105 105	1128.8 1253.5	60m6 65m6	18h9 18h9	64 69	82 82	1105.8 1230.6	45k9 50k6	14h9 14h9	48.5 53.5	240 270	180H8 200H8	45JS9 45JS9	190.4 210.4
